componentes basicos de una red

EMISOR:de donde parte la informacion
RECEPTOR:recibe la informacion
CODIFICADOR:convierte los datos para poder transmitirlos
DECODIFICADOR:convierte el mensaje en datos
MEDIO DE TRANSMISION:cables,ondas,etc(soporte por donde circulen los datos)





Comunicación asincrónica

La comunicación asincrónica es aquella comunicación que se establece entre dos o más personas de manera diferida en el tiempo, es decir, cuando no existe coincidencia temporal.

En la comunicación asincrónica observamos que algunos de elementos típicos de la comunicación presentan unas características especificas y diferenciales:
Emisor: El emisor envía la información sabiendo que no obtendrá una respuesta inmediata.
Receptor: Este sera consciente de la llegada del mensaje solo cuando acceda al canal específico.
Canal: Es el medio físico acordado por ambas partes por el que se transmite el mensaje, debe ser perdurable en el tiempo ya que el mensaje se almacena allí durante un tiempo indefinido.
Código: No puede ser efímero y debe poder almacenar-se en un soporte físico.
Situación o contexto: La disponibilidad del emisor o receptor es incierta y marca de forma importante el contexto de la comunicación.



COMUNICACIÓN SINCRÓNICA

Comunicación realizada entre un emisor y un receptor en el mismo tiempo.
Este tipo de transmisión se caracteriza porque antes de la transmisión de propia de datos, se envían señales para la identificación de lo que va a venir por la línea, es mucho mas eficiente que la Asincrona pero su uso se limita a líneas especiales para la comunicación de ordenadores, porque en líneas telefónicas deficientes pueden aparecer problemas.

Por ejemplo una transmisión serie es Sincrona si antes de transmitir cada bit se envía la señal de reloj y en paralelo es sincrona cada vez que transmitimos un grupo de bits.



Banda base
Tecnología de comunicaciones que utiliza una frecuencia portadora única y requiere que las estaciones conectadas a la red participen en cada transmisión.
banda base es un adjetivo que describe las señales y los sistemas del las cuales gama frecuencias se mide a partir de la cero a una anchura de banda máxima o a una frecuencia más alta de la señal



Banda ancha
Característica de cualquier red que permite la conexión de varias redes en un único cable. Para evitar las interferencias en la información manejada en cada red, se utilizan diferentes frecuencias para cada una de ellas. La banda ancha hace referencia también a una gran velocidad de transmisión.





Señal digital

La señal digital es un tipo de señal generada por algún tipo de fenómeno electromagnético en que cada signo que codifica el contenido de la misma puede ser analizado en término de algunas magnitudes que representan valores discretos, en lugar de valores dentro de un cierto rango. Por ejemplo, el interruptor de la luz sólo puede tomar dos valores o estados: abierto o cerrado, o la misma lámpara: encendida o apagado


señal analógica
es una señal que varía de forma continua a lo largo del tiempo. La mayoría de las señales que representan una magnitud física (temperatura, luminosidad, humedad, etc.) son señales analógicas. Las señales analógicas pueden tomar todos los valores posibles de un intervalo; y las digitales solo pueden tomar dos valores posibles.





COMUNICACIÓN SIMPLEX
En una comunicación simplex existe un solo canal unidireccional: el origen puede transmitir al destino pero el destino no puede comunicarse con el origen. Por ejemplo, la radio y la televisión.
Es aquel en el que una estación siempre actúa como fuente y la otra siempre como colector. Este método permite la transmisión de información en un único sentido. Método Semidúplex.




COMUNICACIÓN HALF DUPLEX
En una comunicación half-duplex existe un solo canal que puede transmitir en los dos sentidos pero no simultáneamente: las estaciones se tienen que turnar. Esto es lo que ocurre con las emisoras de radioaficionados.



COMUNICACIÓN FULL DUPLEX
En una la comunicación full-duplex existen dos vías de canales, uno para cada sentido: ambas estaciones pueden transmitir y recibir a la vez. Por ejemplo, el teléfono.
La línea transmite en los dos sentidos simultáneamente.






sistema binario:El sistema binario, en matemáticas e informática, es un sistema de numeración en el que los números se representan utilizando solamente las cifras cero y uno (0 y 1).




sistema decimal:El sistema decimal es un sistema de numeración posicional en el que las cantidades se representan utilizando como base el número diez, por lo que se compone de diez cifras diferentes: cero (0); uno (1); dos (2); tres (3); cuatro (4); cinco (5); seis (6); siete (7); ocho (8) y nueve (9).

sistema octadecimal:Octadecimal o base 18 es a sistema de numeración posicional el usar 18 como raíz. Dígitos en esta base puede estar el usar representado Números árabes 0-9 y Letras latinas AH.

El sistema hexadecimal (no confundir con sistema sexagesimal), a veces abreviado como hex, es el sistema de numeración posicional de base 16 —empleando por tanto 16 símbolos




codigo ascii:es un código de caracteres basado en el alfabeto latino tal como se usa en inglés moderno y en otras lenguas occidentales






Antecedentes Históricos de las redes
El desarrollo del hombre desde el nivel físico de su evolución, pasando por su
crecimiento en las áreas sociales y científicas hasta llegar a la era moderna se ha visto
apoyado por herramientas que extendieron su funcionalidad y poder como ser viviente.
En el transcurso de todo este desarrollo, lo que nos interesa revisar es la evolución
de un sector tecnológico: El cómputo electrónico. Este nació con las primeras
computadoras en la década de los 40's con los tubos al vacío y los tableros de control
enchufables. Y fue así porque la necesidad del momento era extender la rapidez del
cerebro humano para realizar de algunos cálculos aritméticos y procedimientos
repetitivos.
El esfuerzo en el cómputo electrónico se reflejó en crear unidades de
procesamiento cada vez más veloces conforme la tecnología en la electrónica
avanzaba. Así tenemos cuatro generaciones bien definidas: la primera con tubos al
vacío, la segunda con transistores, la tercera con circuitos integrados y la cuarta con
circuitos integrados que permitieron el uso de computadoras personales y el desarrollo
de las redes de datos.




Topologías más Comunes

Bus: Esta topología permite que todas las estaciones reciban la información que se transmite, una estación transmite y todas las restantes escuchan. Consiste en un cable con un terminador en cada extremo del que se cuelgan todos los elementos de una red. Todos los nodos de la red están unidos a este cable






Anillo: Las estaciones están unidas unas con otras formando un círculo por medio de un cable común. El último nodo de la cadena se conecta al primero cerrando el anillo. Las señales circulan en un solo sentido alrededor del círculo, regenerándose en cada nodo. Con esta metodología, cada nodo examina la información que es enviada a través del anillo. Si la información no está dirigida al nodo que la examina, la pasa al siguiente en el anillo. La desventaja del anillo es que si se rompe una conexión, se cae la red completa.






Estrella: Los datos en estas redes fluyen del emisor hasta el concentrador, este realiza todas las funciones de la red, además actúa como amplificador de los datos.

La red se une en un único punto, normalmente con un panel de control centralizado, como un concentrador de cableado. Los bloques de información son dirigidos a través del panel de control central hacia sus destinos. Este esquema tiene una ventaja al tener un panel de control que monitorea el tráfico y evita las colisiones y una conexión interrumpida no afecta al resto de la red.





Híbridas: El bus lineal, la estrella y el anillo se combinan algunas veces para formar combinaciones de redes híbridas.

Anillo en Estrella: Esta topología se utiliza con el fin de facilitar la administración de la red. Físicamente, la red es una estrella centralizada en un concentrador, mientras que a nivel lógico, la red es un anillo.

"Bus" en Estrella: El fin es igual a la topología anterior. En este caso la red es un "bus" que se cablea físicamente como una estrella por medio de concentradores.

Estrella Jerárquica: Esta estructura de cableado se utiliza en la mayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada par formar una red jerárquica.


Árbol: Esta estructura se utiliza en aplicaciones de televisión por cable, sobre la cual podrían basarse las futuras estructuras de redes que alcancen los hogares. También se ha utilizado en aplicaciones de redes locales analógicas de banda ancha.




Red de Malla: Esta involucra o se efectúa a través de redes WAN, una red malla contiene múltiples caminos, si un camino falla o está congestionado el tráfico, un paquete puede utilizar un camino diferente hacia el destino. Los routers se utilizan para interconectar las redes separadas





Topología jerárquica:

Es una similar a una estrella extendida, esta topología en lugar de conectar los hubs o switch entre si, el sistema se conecta con un computador que controla el trafico de la topología; se utiliza en la mayor parte de las redes locales actuales, por medio de concentradores dispuestos en cascada para formar una red jerárquica.






MEDIOS DE TRANSMISION (CABLES)

Existen básicamente tres grandes grupos en lo que respecta a cables utilizados para el diseño de redes.

Par trenzado / UTP

Es el medio guiado más barato y más usado .

Consiste en un par de cables , embutidos para su aislamiento , para cada enlace de comunicación . Debido a que puede haber acoples entre pares , estos se trenza con pasos diferentes . La utilización del trenzado tiende a disminuir la interferencia electromagnética .

Este tipo de medio es el más utilizado debido a su bajo coste ( se utiliza mucho en telefonía ) pero su inconveniente principal es su poca velocidad de transmisión y su corta distancia de alcance .
Con estos cables , se pueden transmitir señales analógicas o digitales .

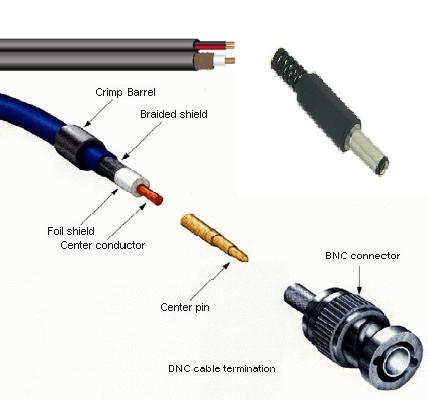

Cable coaxial

Consiste en un cable conductor interno o núcleo de cobre( cilíndrico ) recubierto por un material plástico, una malla o pantalla aislante y un blindaje exterior que es la funda del cable .
Este cable , aunque es más caro que el par trenzado , se puede utilizar a más larga distancia , con velocidades de transmisión superiores , menos interferencias y permite conectar más estaciones .
Se suele utilizar para televisión , telefonía a larga distancia , redes de área local , conexión de periféricos a corta distancia , etc...


Fibra óptica

Es un cable formado por un núcleo de vidrio muy delgado que transporta pulsos de luz.
Su forma es cilíndrica con tres secciones radiales : núcleo , revestimiento y cubierta .
El núcleo está formado por una o varias fibras muy finas de cristal o plástico . Cada fibra está rodeada por su propio revestimiento que es un cristal o plástico con diferentes propiedades ópticas distintas a las del núcleo . Alrededor de este conglomerado está la cubierta ( constituida de material plástico o similar ) que se encarga de aislar el contenido de aplastamientos , abrasiones , humedad , etc...






CONCENTRADOR

Qué es un concentrador Un concentrador (hub) es un elemento de hardware que permite concentrar el tráfico de red que proviene de múltiples hosts y regenerar la señal. El concentrador es una entidad que cuenta con determinada cantidad de puertos (posee tantos puertos como equipos a conectar entre sí, generalmente 4, 8, 16 ó 32). Su único objetivo es recuperar los datos binarios
que ingresan a un puerto y enviarlos a los demás puertos. Al igual que un repetidor, el concentrador funciona en el nivel 1 del modelo OSI.





El router ADSL es un dispositivo que permite conectar uno o varios equipos o incluso una red de área local (LAN)

Diagrama de una red simple con un modem 2Wire que actúa como ruteador Firewall y DHCP.

Realmente se trata de varios componentes en uno. Realiza las funciones de:
Puerta de enlace, ya que proporciona salida hacia el exterior a una red local.
Router: cuando le llega un paquete procedente de Internet, lo dirige hacia la interfaz destino por el camino correspondiente, es decir, es capaz de encaminar paquetes IP.




Un conmutador o switch es un dispositivo digital de lógica de interconexión de redes de computadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Su función es interconectar dos o más segmentos de red, de manera similar a los puentes (bridges), pasando datos de un segmento a otro de acuerdo con la dirección MAC de destino de las tramas en la red.






Un puente o bridge es un dispositivo de interconexión de redes de ordenadores que opera en la capa 2 (nivel de enlace de datos) del modelo OSI. Este interconecta dos segmentos de red (o divide una red en segmentos) haciendo el pasaje de datos de una red hacia otra, con base en la dirección física de destino de cada paquete.

Un bridge conecta dos segmentos de red como una sola red usando el mismo protocolo de establecimiento de red.






En el campo de las telecomunicaciones el multiplexor se utiliza como dispositivo que puede recibir varias entradas y transmitirlas por un medio de transmisión compartido. Para ello lo que hace es dividir el medio de transmisión en múltiples canales, para que varios nodos puedan comunicarse al mismo tiempo.

Una señal que está multiplexada debe demultiplexarse en el otro extremo.






un protocolo es un conjunto de reglas usadas por computadoras para comunicarse unas con otras a través de una red. Un protocolo es una convención o estándar que controla o permite la conexión, comunicación, y transferencia de datos entre dos puntos finales. En su forma más simple, un protocolo puede ser definido como las reglas que dominan la sintaxis, semántica y sincronización de la comunicación. Los protocolos pueden ser implementados por hardware, software, o una combinación de ambos. A su más bajo nivel, un protocolo define el comportamiento de una conexión de hardware.


IP (Internet Protocol)
UDP (User Datagram Protocol)
TCP (Transmission Control Protocol)
DHCP (Dynamic Host Configuration Protocol)
HTTP (Hypertext Transfer Protocol)
FTP (File Transfer Protocol)
Telnet (Telnet Remote Protocol)
SSH (Secure Shell Remote Protocol)
POP3 (Post Office Protocol 3)
SMTP (Simple Mail Transfer Protocol)
IMAP (Internet Message Access Protocol)
SOAP (Simple Object Access Protocol)
PPP (Point-to-Point Protocol)
STP (Spanning Tree Protocol)
SUPER (Supreme Perpetued Resudict)


Ejemplos de protocolos de red
Capa 1: Nivel físico
Cable coaxial o UTP categoría 5, categoria 5e, categoria 6, categoria 6a Cable de fibra óptica, Cable de par trenzado, Microondas, Radio, RS-232.
Capa 2: Nivel de enlace de datos
Ethernet, Fast Ethernet, Gigabit Ethernet, Token Ring, FDDI, ATM, HDLC.,cdp
Capa 3: Nivel de red
ARP, RARP, IP (IPv4, IPv6), X.25, ICMP, IGMP, NetBEUI, IPX, Appletalk.
Capa 4: Nivel de transporte
TCP, UDP, SPX.
Capa 5: Nivel de sesión
NetBIOS, RPC, SSL.
Capa 6: Nivel de presentación
ASN.1.
Capa 7: Nivel de aplicación
SNMP, SMTP, NNTP, FTP, SSH, HTTP, SMB/CIFS, NFS, Telnet, IRC, POP3, IMAP, LDAP.

Funciona a través de una tabla de direcciones MAC detectadas en cada segmento a que está conectado.
